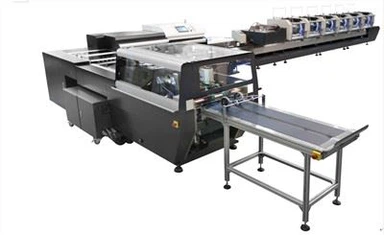

SH300 Saddle Stitching Line med 8 stasjoner
Stitchhero SH300 setestiftingssystem er pionerer med akselløs transmisjonskontroll i Kina, og bruker elektroniske spindler i stedet for mekaniske. Denne innovative tilnærmingen imøtekommer de presserende bindende behovene til moderne brukere, og tilbyr raske og effektive produksjonsmuligheter for tradisjonelle trykte materialer.
- Rask levering
- Kvalitetssikring
- 24/7 kundeservice
produkt introduksjon
|
SH300 Saddle Stitching Line med 8 stasjoner
Stitchhero SH300 setestiftingssystem introduserer banebrytende akselløs transmisjonskontroll i Kina, og bruker elektroniske spindler for å erstatte mekaniske. Denne innovasjonen imøtekommer de presserende bindende behovene til moderne brukere, og tilbyr raske og effektive produksjonsalternativer for tradisjonelle trykkmaterialer. SH300 ryggstiftingslinjen består av flere enkeltmaskiner: DY480 sømenhet, ZYDY480 foldestiftenhet, DQ12 setestiftenhet, QSD12 tresidig boktrimmeenhet, SZQ480 lineær transportør og SH300 elektrisk kontrollboks.
Nøkkelegenskaper: - Brukervennlig betjening tilrettelagt av en stor SIMENS berøringsskjerm med intuitive ikoner.
|
|
Spesifikasjoner |
|||
|
Modell |
Stitchhero SH300 |
||
|
Maks.utrimmet arkstørrelse |
Enkeltside:480 x 320 mm ;Dobbeltsider: 480 x 320 mm |
||
|
Min. bindingsstørrelse |
Enkeltside:158 x 110 mm; Dobbeltsider: 206x110mm |
||
|
Maks.størrelse trimmet ark |
Enkeltside:475 x 300 mm; Dobbeltsider: 2x234x300 mm |
||
|
Min.størrelse trimmet ark |
Enkeltside:148 x 105 mm; Dobbeltsider: 2x95x105 mm |
||
|
Maks. boktykkelse |
10 mm |
||
|
Min. senteravstand på to skruer |
45 mm |
||
|
Ledningen som ble brukt |
25# |
||
|
Maks. mekanisk hastighet |
10000c/h |
||
|
Strømforsyning |
Hovedmotor:15 KW, Vakuumpumpe 4KWx2; 3-fase 380V, 50hz |
||
|
Lufttilførsel |
0.8Mpa, 1,2m³/min, 11Kw |
||
|
Vekt |
7 tonn |
||
|
Maskindimensjon |
10160 x 4750 x 1650 mm |
||
Alternativer
1. Strekkodeenhet
2. Ytterligere to roterende matere
3. Hvert ekstra Hohner M45/6 sømhode
|
|
Åtteroterende feders Alle matere er mobile og kan vippes bakover for håndmating, noe som gjør det mulig å sy spesielle signaturer. Minimum signaturstørrelse: 138x105mm Maksimal signaturstørrelse: 475x300mm Signaturer med lav/høy foliolapper eller runder i ulike formater kan åpnes av gripere eller sugere. Matermålere og luftmengde kan enkelt justeres.
|
|
|
A pålitelig omslagsmappemater Når omslaget er skåret langs en forhåndsbestemt linje, brettes det tilsvarende og mates inn på neste velsamlede bokblokk. Deretter fraktes den godt innsamlede boken til setestiftingsstasjonen. |
|
|
En berøringsskjerm (Siemens) stasjon Utstyrt med et intuitivt ikonbasert grensesnitt, gir berøringsskjermstasjonen enkel produktovervåking, feildiagnostikk og kvalitetskontroll.
|
|
|
En sømenhet Sømenheten til Rose har to Hohner M45/6 sømhoder kjent for sin presisjon og pålitelighet. Disse hodene kan effektivt sy materialer opp til 5 mm i tykkelse, noe som sikrer allsidighet for ulike krav. Enheten kan sømløst håndtere små sømformater fra 138*105 mm til større formater opp til 470*310 mm, noe som sikrer perfekte sømresultater i et bredt spekter av størrelser. I tillegg er to stålskåler inkludert for ekstra bekvemmelighet og effektivitet. |
|
|
A serie med deteksjonsenheter for å kontrollere ferdig bokkvalitet 1. Ingen signatur- og papirstoppdeteksjonsenhet (primær)
|
|
|
En avvisningsport for feilsignaturer |
|
|
A trimmerenhet med tre kniver T460-trimmerenheten med tre kniver er sentral for å sikre utseendet og kvaliteten til ferdige bøker. Med håndhjul med posisjonsindikatorer gir den raskt og enkelt oppsett. Hver utrimmet bok gjennomgår jevn overføring og presis posisjonering, noe som sikrer nøyaktig trimming. Prosessen begynner med den frontkuttede kniven etterfulgt av trimming av hodet og foten. Spesifikasjoner: - Minimum utrimmet bokstørrelse (bredde x høyde): 138x105 mm |
|
|
A stremmeleveringsenhet En strømleveringsenhet sørger for at nøyaktig trimmede bøker overføres jevnt til innsamlingsstasjonen for streaming av gode bøker. Her kan bøker grupperes i henhold til ønsket mengde for hver gruppe, noe som sikrer effektiv organisering.
|
|
|
En Hitachi luftkompressor
|
|
|
ToBECKER vakuumpumpes
|
*Maskindesign og spesifikasjoner kan gjennomgå endringer uten forvarsel.
Arbeidsprosessen er som følger:
1. Brettede signaturer stables på samleposisjonene.
2. Luftpumpen tilfører luft.
3. Samleenheten overfører automatisk signaturene til boktransportkjeden i henhold til siderekkefølgen.
4. Boktransportkjeden overfører signaturene til sømenheten. Samtidig gjennomgår hver signatur separate inspeksjoner side for side via fotocelle-, avbøynings- og tykkelsesmålende inspeksjoner.
5. Usydde bøker med signaturlekkasje eller overskudd overføres til avfallstransportøren, mens sammensydde bøker går videre til trimmeenheten.
6. Trimmede bøker gjennomgår kantklipping i trimmeenheten og registreres av guider i to trinn.
7. De trimmede bøkene leveres basert på sett bokseparasjonsantall.
